FB Mechatronik: O.Scharnefski
Projekt der Klasse E1ME - Mechatroniker (2013/14)
Elektromechanische Ziffernanzeige
Inhalte der Seite:

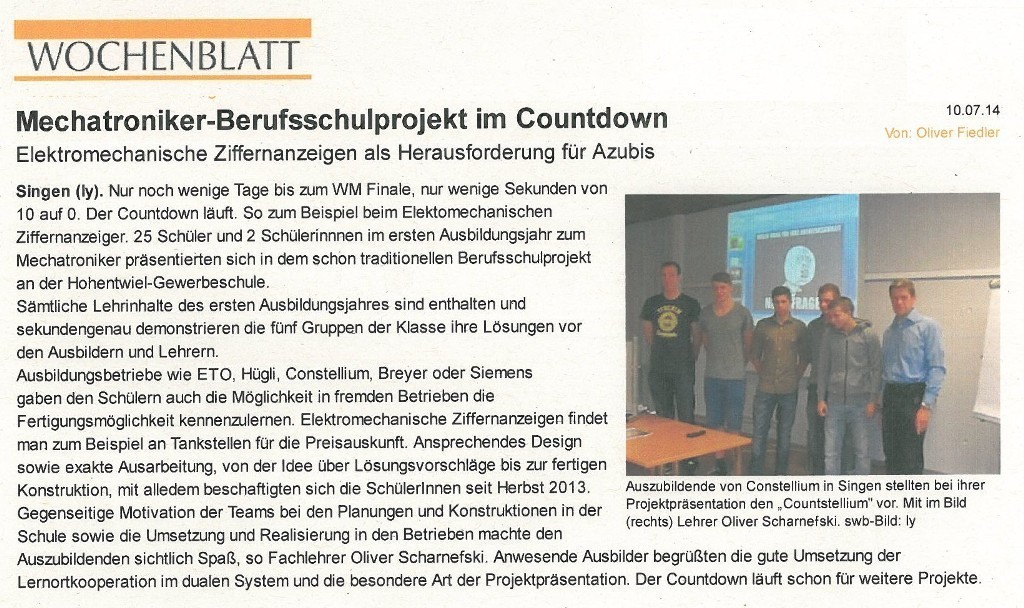

(1) Auftrag (2) Lernziele (3) Blockfunktionsbild (4) Gruppenbildung (5) Projektplan (6) Planung und Umsetzungen (7) Präsentation (8) Erfahrungen (9) Pressemeldung
Messeexponat der item Industrietechnik GmbH
Ausarbeitung und Realisierung einer mechanischen Ziffernanzeige mit 7 Segmenten.
Es werden zwei Möglichkeiten ausgearbeitet, wobei die Zweite ("Plan B") in Anlehnung an VDI 2222 nur von der Konzeption in Skizzen, Technologie- und Funktionsschema her dokumentiert wird.
Für Plan A, der auch realisiert wird, liefert jedes Team folgende Dokumentationen ab:
Die Ziffernanzeige soll etwa DIN-A3-Grösse erhalten und sicher senkrecht stehen. Die elektrische Ansteuerung der Aktoren (Elektromotoren, Hubmagnete, ...) kann über eine diskrete Digitallogik mit ICs oder über eine Steuerung erfolgen. Im einfachsten Fall können sieben Taster zur manuellen Betätigung genutzt werden. Auch hier sind mechanische Teillösungen möglich mit Nockenschalter o.ä. . Selbstverständlich ist auch eine gesamt rein mechanische Lösung möglich. Die Zeitintervalle des Countdown erfolgen etwa im Sekundentakt (± 200ms).
(Die Ausarbeitungen der einzelnen Arbeitspakte werden gescannt und auf der Projekthomepage veröffentlicht.)
... die Magnetos beim kreativen Arbeiten.
... Countstellium mit guter
Stimmung.
... S4M mit Elan dabei.
... JBW wirkt auch im Logo zusammen.
... EZ ist tief beschäftigt.
... der Ideenexpress rollt.
... die 7 Segmente werden analysiert,
... Funktionsschema mit Schiebern,
... Ziffer mit Papierschiebern der Segmente.
... der Morphologische Kasten hilft bei der Strukturierung.

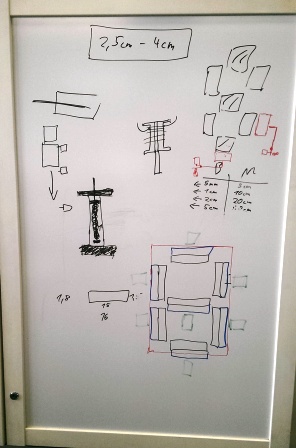

... Magnetos Whiteboardskizzen geben Aufschluss.
... EZ mit Galvanometerprinzip!
... nach einigen Testläufen realisierte EZ
dann doch ihre tolle Rollentechnik:
... es folgt das Team S4M mit Melanie, Sascha, Simon und den beiden Sven's: Sie setzen auf die 'Segmentschattentechnik'
... der zugehörige Prototyp im Rohzustand:
Die Präsentationen der sechs Teams finden am Di., 08.07.2014 um 08:30 Uhr im Raum 130 (Präsentationsraum) der Hohentwiel-Gewerbschule statt.
Die Dauer beträgt etwa 2 Stunden.
... Thimo erläutert die Schiebertechnik
... Axel führt sie vor:
... Martin am speziell wartungs-
freundlichen Schaltschrank
Fragen? Email an mich: o.scharnefski@t-online.de
Weiterhin viel Freude mit elektromechanischen Ziffernanzeigen!
O.Scharnefski
last update: 03.08.2014
